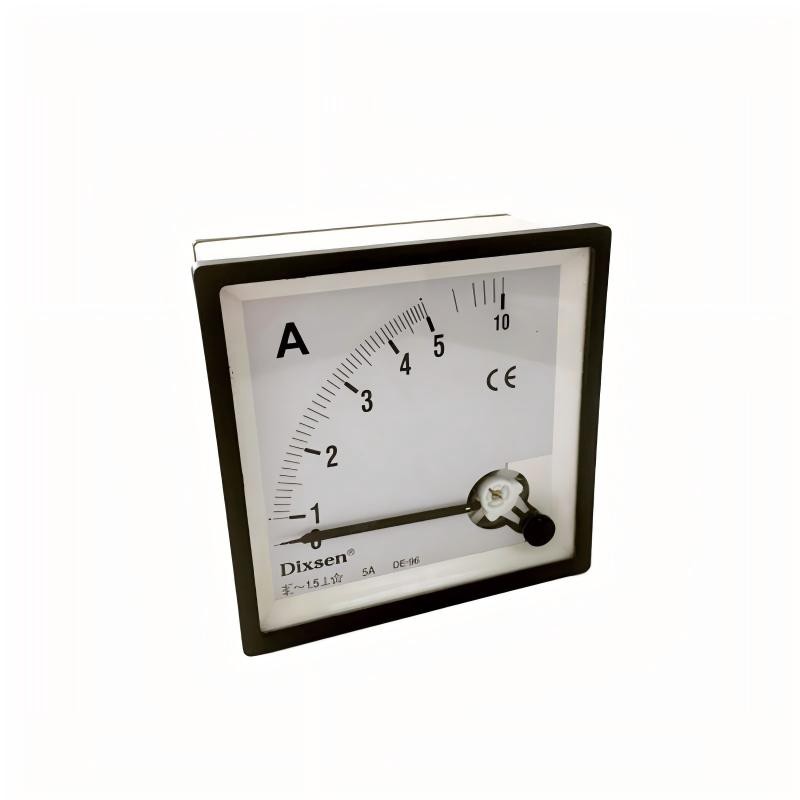

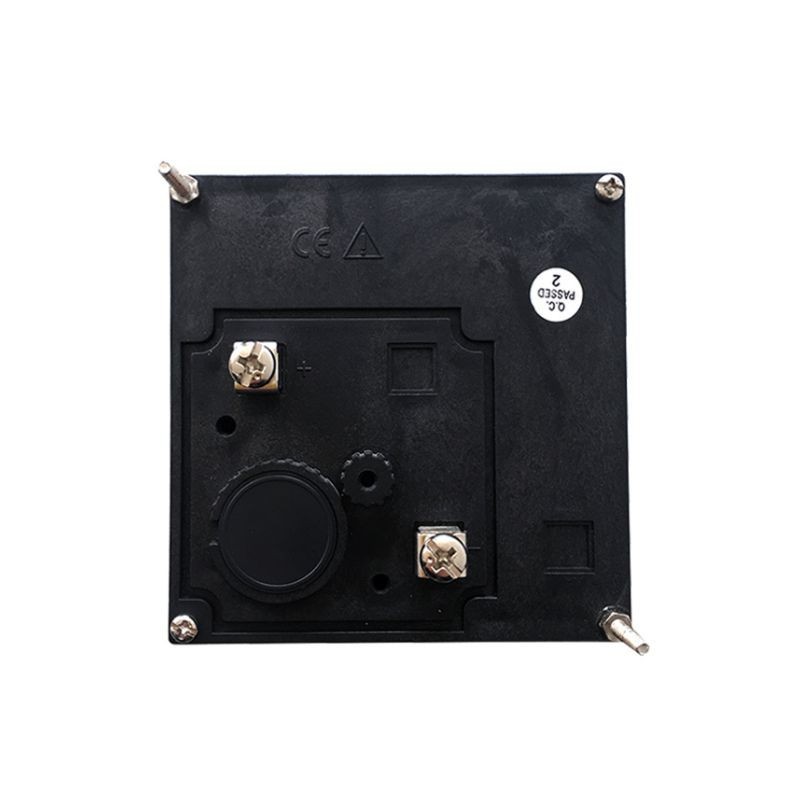

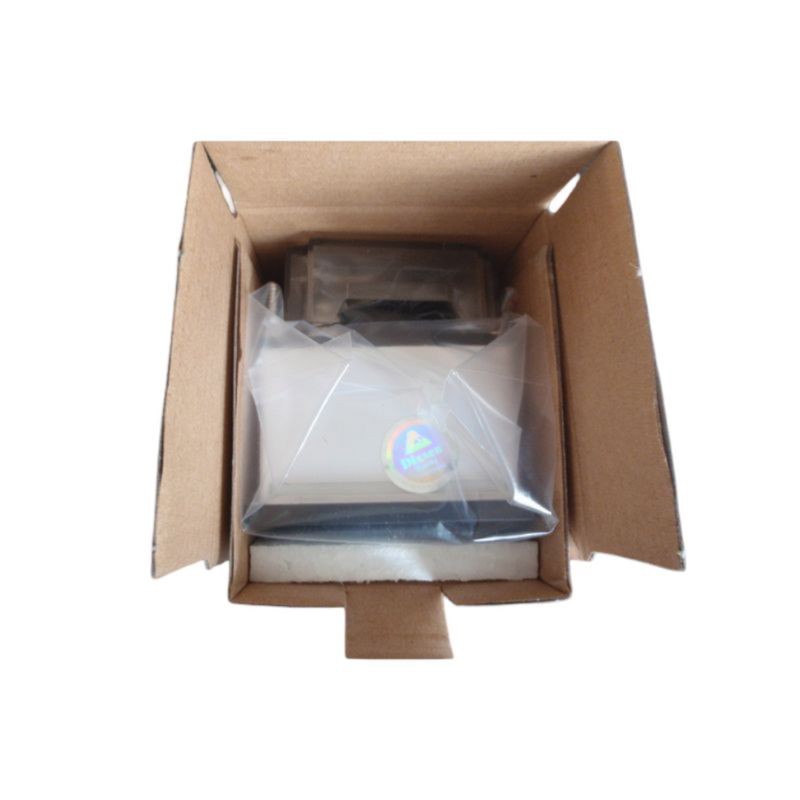

آمپرمتر AC ورودی مستقیم

آمپرمتر AC ورودی مستقیم یک ابزار اندازه گیری الکتریکی است که برای اندازه گیری مقدار جریان متناوب (AC) جریان یافته از مدار با اتصال سری به طور مستقیم در مسیر مدار طراحی شده است. برخلاف گیره‌سنج‌ها که جریان را به‌طور غیرمستقیم از طریق میدان‌های مغناطیسی اندازه‌گیری می‌کنند، این آمپرمتر برای ادغام کنتور در مدار نیاز به قطع فیزیکی هادی دارد.

خصوصیات کلیدی:

• اتصال سری: اصل اساسی عملکرد. عنصر حسگر داخلی آمپرمتر بخشی از مسیر جریان را تشکیل می دهد، به این معنی که تمام جریان اندازه گیری شده مستقیماً از دستگاه عبور می کند.
• اندازه‌گیری AC: به طور خاص برای اندازه‌گیری جریان متناوب، معمولاً در فرکانس‌های توان (مثلاً 50/60 هرتز) کالیبره شده است. مکانیسم داخلی آن (چه الکترومکانیکی و چه الکترونیکی) به مقدار RMS (ریشه میانگین مربع) شکل موج AC پاسخ می دهد که نشان دهنده اثر گرمایش معادل جریان DC است.
• امپدانس داخلی پایین: برای داشتن مقاومت داخلی بسیار کم (امپدانس) طراحی شده است تا افت ولتاژ در سراسر کنتور را به حداقل برساند و در نتیجه از تغییر قابل توجهی در عملکرد عادی مدار جلوگیری کند.
• بازخوانی مستقیم: مقدار جریان اندازه گیری شده در مقیاس آنالوگ (مثلاً حرکت آهن یا الکترودینامومتر) یا نمایشگر دیجیتال، معمولاً در آمپر (A) یا میلی آمپر (mA) نمایش داده می شود.

کاربردهای اولیه:

• نصب پنل ثابت: بر روی تابلوهای کنترل، تابلوهای برق و کابینت های الکتریکی برای نظارت مستمر جریان های خط در ماشین آلات صنعتی، سیستم های توزیع برق یا تجهیزات HVAC نصب می شود.
• آزمایشگاه و آزمایش: برای اندازه‌گیری دقیق جریان در طول توسعه مدار یا عیب‌یابی در تنظیمات نیمکت استفاده می‌شود.
• بخشی جدایی ناپذیر از تجهیزات: در ابزارهای بزرگتر مانند منابع تغذیه، کنترل کننده های موتور یا کنتورهای انرژی برای ارائه نشان جریان محلی تعبیه شده است.

ملاحظات مهم ایمنی:

• قطع مدار مورد نیاز: نصب یا اتصال همیشه شامل قطع شدن مدار است که برای جلوگیری از ایجاد قوس الکتریکی و برق گرفتگی باید با قطع برق انجام شود.
• درجه بندی جریان: هرگز از حداکثر میزان جریان آمپرمتر تجاوز نکنید. انجام این کار می تواند باعث گرم شدن بیش از حد، تخریب شنت یا حرکت داخلی شود و خطرات جدی آتش سوزی و ایمنی ایجاد کند.
• جداسازی ولتاژ: پایانه ها و کیس دستگاه انزوا محدودی را ایجاد می کنند. در اصل برای اندازه گیری جریان سری در نظر گرفته شده است و برای مقاومت در برابر ولتاژ خط کامل در پایانه های آن طراحی نشده است. نصب صحیح با توجه به رتبه های ولتاژ بسیار مهم است.

به طور خلاصه، آمپرمتر AC ورودی مستقیم یک ابزار اساسی برای اندازه‌گیری سری‌های متناوب- است که به دلیل سادگی و رویکرد اندازه‌گیری مستقیم آن ارزش دارد، اما نیازمند نصب دقیق با رعایت پروتکل‌های ایمنی الکتریکی است.

پارامترها

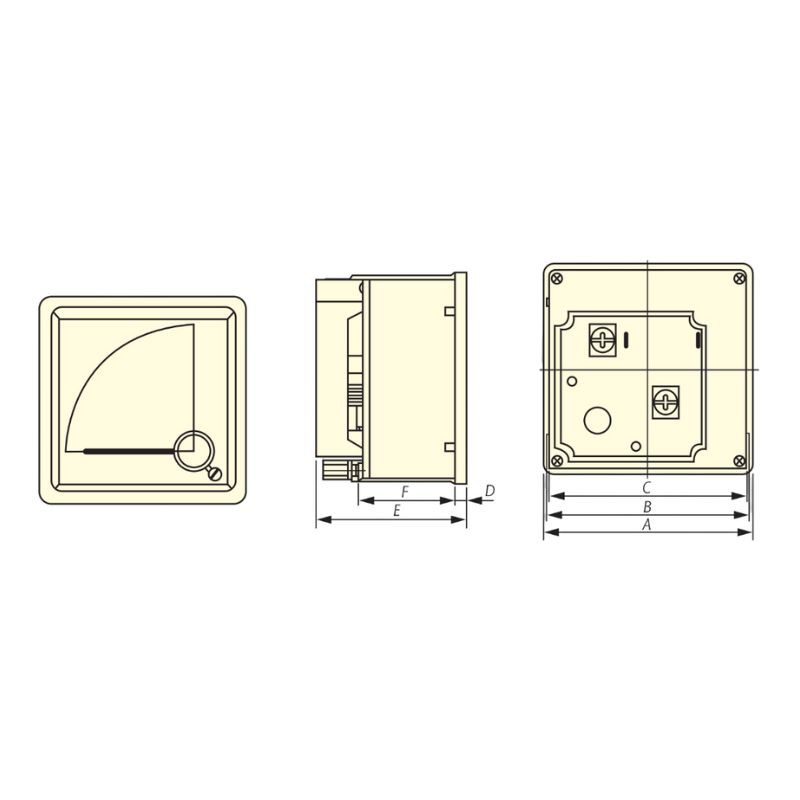

ابعاد (میلی متر)
