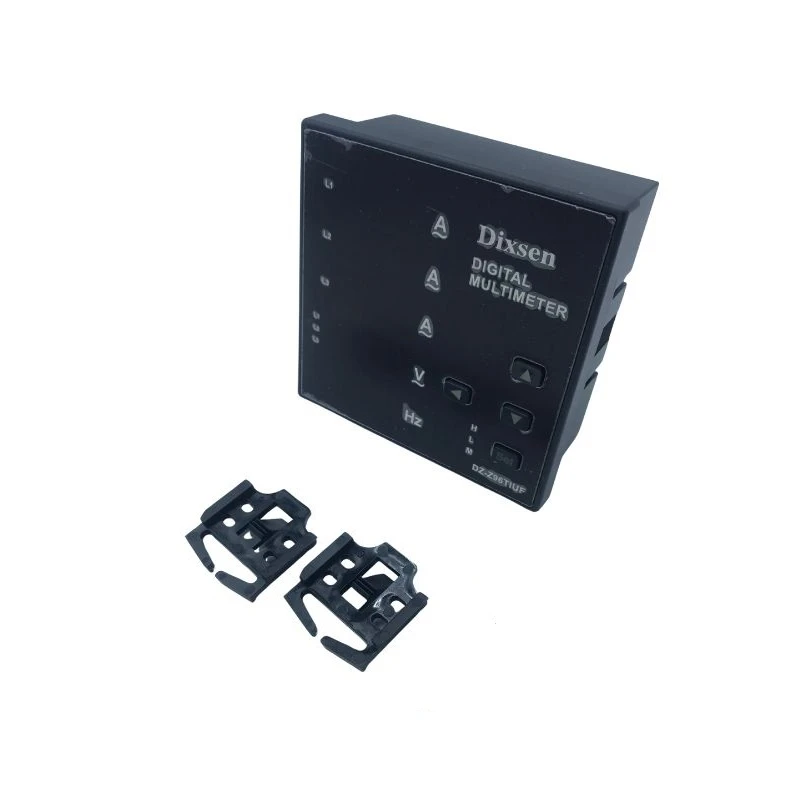

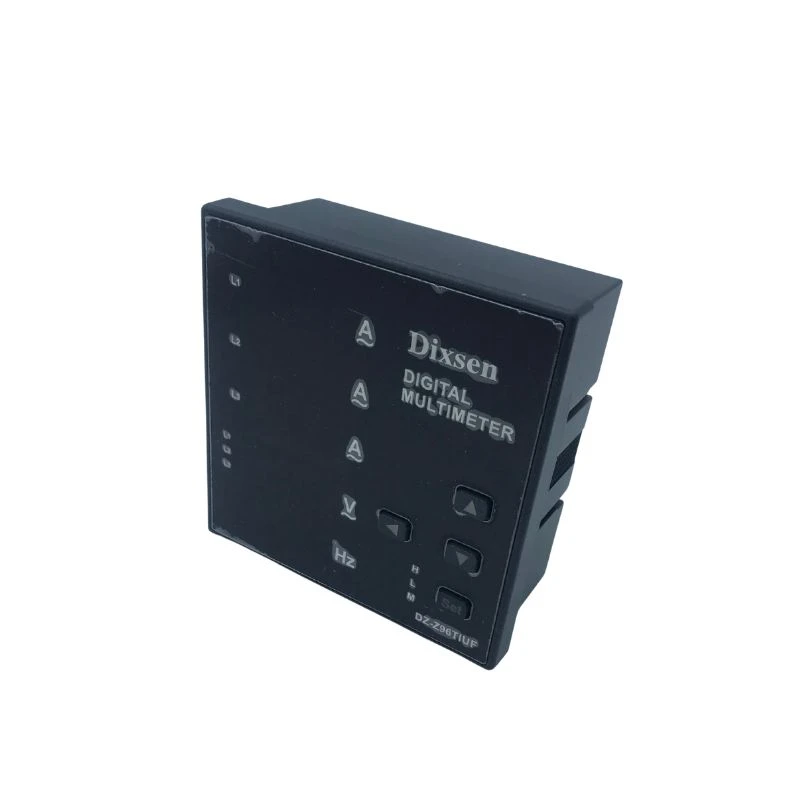

کنتور انرژی چند منظوره



انرژی سنج چند منظوره یک ابزار پانل دیجیتال پیچیده است که سه اندازه گیری الکتریکی ضروری - ولتاژ، جریان و فرکانس - را در یک واحد صرفه جویی در فضا ادغام می کند. این متر که برای سیستم‌های سه فاز چهار-سیم (3P4W) طراحی شده است، نظارت همزمان{6}زمان واقعی هر سه فاز را به طور همزمان فراهم می‌کند و نیاز به چندین ابزار مجزا را از بین می‌برد و فضای پانل و هزینه‌های نصب را کاهش می‌دهد.



برخلاف کنتورهای معمولی که نیاز به سوئیچینگ دستی یا چندین دستگاه دارند، این کنتور انرژی چند منظوره نمایش پیوسته و همزمان ولتاژهای فاز به فاز (V12، V23، V31)، فاز{5}}به-ولتاژهای خنثی (V1N، V2N، فرکانس‌های جریان (V1N، V2N، I3N)، سیستم‌های جریان (V1N، V2N، V3N) را ارائه می‌کند. - همه در یک نگاه خواه در پست‌های توزیع برق، سیستم‌های اتوماسیون صنعتی یا مدیریت ساختمان‌های تجاری مستقر شود، این متر خوانش‌های قابل اعتماد و با دقت بالا{{14} در محیط‌های سخت ارائه می‌کند.



ویژگی های کلیدی



1) نمایش چند پارامتری همزمان

نظارت بر-زمان واقعی ولتاژ، جریان و فرکانس در نمایشگرهای LED یا LCD با روشنایی بالا. مدل‌های سه فاز معمولاً دارای نمایشگرهای LED 3 خطی 4 رقمی هستند که هر سه پارامتر فاز را همزمان با نمایشگر جداگانه یا بازخوانی یکپارچه برای فرکانس سیستم نشان می‌دهند.



2) اندازه گیری واقعی RMS

فن‌آوری اندازه‌گیری پیشرفته True RMS (ریشه میانگین مربع) خوانش دقیق را حتی با شکل موج‌های مخدوش یا غیرسینوسی ناشی از درایوهای فرکانس متغیر (VFD)، منابع تغذیه سوئیچینگ و سایر بارهای غیرخطی- تضمین می‌کند. این باعث می شود که متر به ویژه برای محیط های صنعتی و تجاری مدرن که در آن کیفیت برق اغلب به خطر بیفتد، مناسب باشد.



3) دقت بالا

دقت کلاس 0.5 برای ولتاژ و جریان، با کلاس 0.2 یا 0.5 برای فرکانس، اندازه گیری دقیق را برای برنامه هایی که نیاز به نظارت قابل اعتماد کیفیت توان و مدیریت انرژی دارند، تضمین می کند.



4) پیکربندی قابل برنامه ریزی

کلیدهای پنل یا نرم افزار{0}}روی کاربر پسند- امکان تنظیم راحت پارامترهای کلیدی را فراهم می کند:



نسبت های CT قابل برنامه ریزی – اولیه: 1–9999A. ثانویه: 1A یا 5A

نسبت های PT قابل برنامه ریزی – اولیه: 0.1–999.9kV. ثانویه: 100 ولت، 110 ولت، 120 ولت، 380 ولت یا 400 ولت

آستانه فرکانس و نقطه تنظیم آلارم



5) محدوده ورودی گسترده

پارامتر	مشخصات
ولتاژ فاز (L-N)	AC 60–400 ولت (استاندارد)، تا 600 ولت اختیاری
ولتاژ خط (L-L)	AC 100–690 ولت (استاندارد)
ورودی فعلی	AC 1A یا 5A (سی تی خارجی برای محدوده های بالاتر لازم است)
محدوده فرکانس	45–65 هرتز (استاندارد)، 40–70 هرتز اختیاری
نوع سیستم	3 فاز 4 سیم (3P4W) - از پیکربندی های مختلف از جمله روش های 3CT، 2CT و 1CT پشتیبانی می کند.



پارامترهای اندازه گیری

این متر اندازه گیری جامع پارامترهای زیر را فراهم می کند:



پارامتر	نماد	محدوده نمایش
ولتاژ فاز (L-N)	V1, V2, V3	0–999.9V
ولتاژ خط (L-L)	V12, V23, V31	0–999.9 کیلوولت
جریان فاز	I1, I2, I3	0-99.99 کیلو آمپر
فرکانس سیستم	F (Hz)	45.00–65.00 هرتز
جریان خنثی (اختیاری)	در	0-99.99 کیلو آمپر



مشخصات فنی



1) پارامترهای عمومی

پارامتر	مشخصات
کلاس دقت	کلاس 0.5 (V/A)، کلاس 0.2/0.5 (Hz)
نمایش	LED یا LCD با روشنایی بالا، 4 رقمی (3 خطی یا 4 خطی)
محدوده نمایش	ولتاژ: 0–999.9kV; جریان: 0–99.99 کیلو آمپر؛ فرکانس: 45-65 هرتز
نرخ نمونه برداری	5000 بار در ثانیه
منبع تغذیه کار	AC 80–270V یا DC 100–300V (محدوده وسیع)
مصرف برق	کمتر یا مساوی 5 VA
دمای عملیاتی	-25 درجه تا +70 درجه
دمای ذخیره سازی	-40 درجه تا +85 درجه
رطوبت نسبی	کمتر یا مساوی 95% (غیر-تراکم)
ارتفاع	کمتر یا مساوی 3000 متر
کلاس حفاظت	IP52 (پانل جلو)، IP20 (ترمینال های عقب)



2) مشخصات ورودی AC

پارامتر	ورودی ولتاژ	ورودی فعلی
ارزش رتبه بندی شده	AC 100 ولت، 220 ولت، 380 ولت، 400 ولت، 690 ولت (L-L)	AC 1A, 5A
ظرفیت اضافه بار	2× امتیاز / 5 ثانیه	10× امتیاز / 5 ثانیه
امپدانس ورودی	بزرگتر یا مساوی 1MΩ (ولتاژ)	کمتر یا مساوی 0.02Ω (جریان)
مصرف	کمتر یا مساوی 0.5 VA در هر فاز	کمتر یا مساوی 0.3 VA در هر فاز
تحمل ولتاژ	2 کیلوولت/50 هرتز/1 دقیقه (ورودی در مقابل خروجی/قدرت)	همان
مقاومت عایق	بزرگتر یا مساوی 100MΩ @ 500V DC	همان



3) مشخصات فرکانس

پارامتر	مشخصات
محدوده اندازه گیری	45–65 هرتز (استاندارد)، 40–70 هرتز (اختیاری)
دقت	± 0.05 هرتز
قطعنامه	0.01 هرتز
محدوده ولتاژ ورودی	بزرگتر یا مساوی 10 ولت (برای اندازه گیری فرکانس)



برنامه های کاربردی

این متر ترکیبی همه کاره 3P4W به طور ایده آل برای طیف گسترده ای از کاربردهای صنعتی، تجاری و کاربردی مناسب است:



1) سیستم های توزیع برق

مانیتورینگ و اتوماسیون پست

تابلوهای کلید و تابلوهای توزیع

ارزیابی کیفیت برق و عیب یابی



2) اتوماسیون صنعتی

مراکز کنترل موتور (MCC)

مانیتورینگ برق خط تولید

تجهیزات آبکاری و جوشکاری (-کاربردهای فعلی)



3) ژنراتور و قدرت پشتیبان

مجموعه دیزل/گاز ژنراتور – نظارت بر زمان واقعی ولتاژ/جریان/فرکانس{{0}

سیستم های یو پی اس و بانک باتری

سوئیچ های انتقال خودکار (ATS)



4) مدیریت ساختمان و امکانات هوشمند

ساختمان های هوشمند و مجتمع های تجاری

مانیتورینگ برق سیستم HVAC

مراکز داده و زیرساخت انرژی حیاتی



5) انرژی های تجدید پذیر

جعبه های ترکیبی و اینورترهای خورشیدی PV

سیستم های مانیتورینگ توربین های بادی

ایستگاه های شارژ EV



6) زیرساخت و تاسیسات

تصفیه خانه های آب / فاضلاب

سیستم های برق تونل و بزرگراه

نظارت بر توان راه آهن و حمل و نقل



گواهینامه ها و کیفیت

تولید شده در تاسیسات دارای گواهینامه ISO 9001

مطابق با CE (استانداردهای EMC و LVD)

سازگار با RoHS

حفاظت پانل جلویی IP65 در دسترس (مقاوم در برابر آب و هوا)

100٪ کارخانه برای دقت و قابلیت اطمینان تست شده است

ضمانت 24 ماهه در برابر ایرادات ساخت
