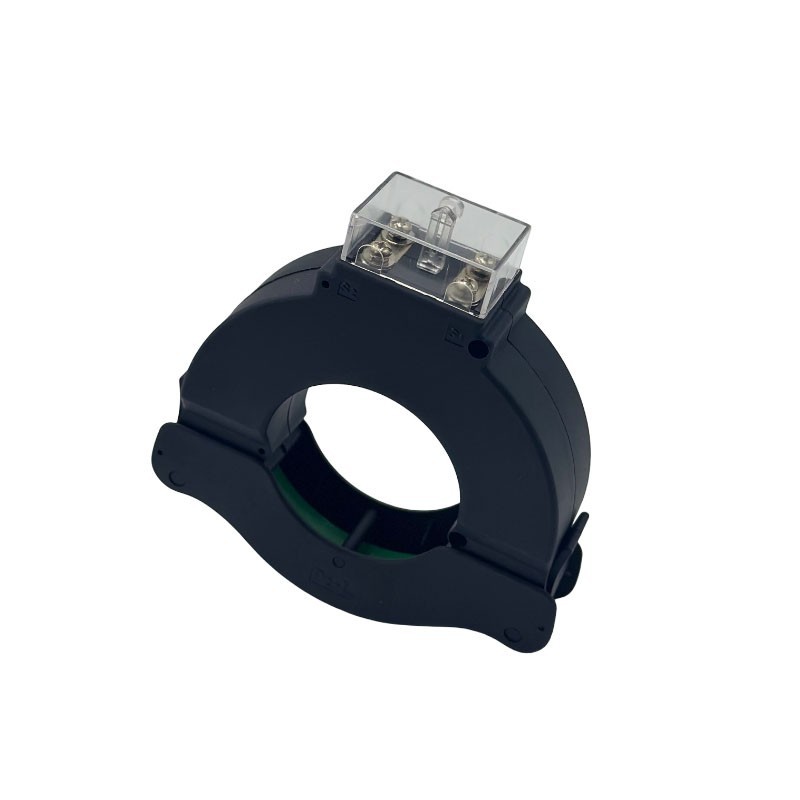

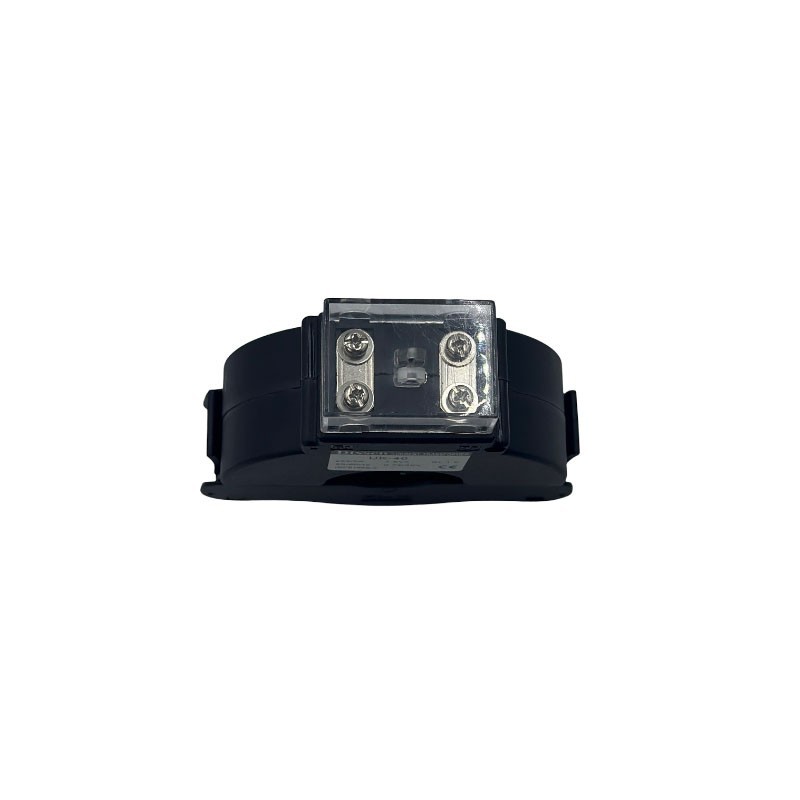

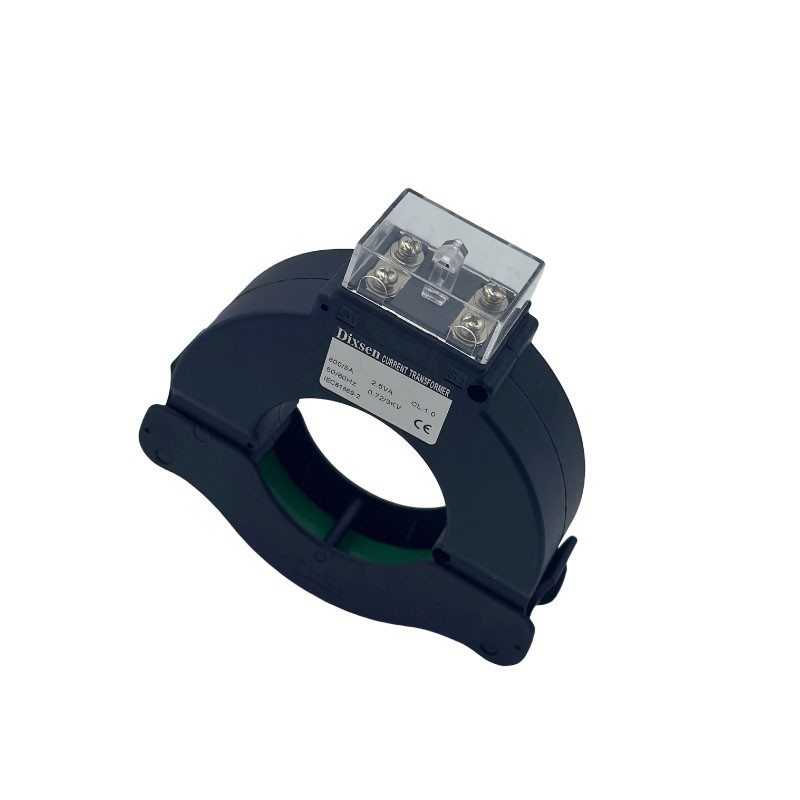

ترانسفورماتور جریان هسته AC Split
نوع حلقه UK40 یک ترانسفورماتور جریان جدید AC Split Core برای تاسیسات کابل سریع و ایمن است. طراحی لولایی تا 40 میلی متر قطر امکان پذیر است. کابل بدون قطع اتصال کابل های برق موجود در صرفه جویی در نیروی کار و زمان زیادی نصب می شود. به یاد داشته باشید که قبل از نصب ، پایانه های S1 و S2 را از بین ببرید.
شرح
تقسیم - اصلی مرجع فنی ترانسفورماتور فعلی
طراحی و ساخت اصلی
دو - قطعه لمینیت فلزی یا هسته آلیاژ نانوکریستالی
Precision - سطوح جفت گیری ماشینکاری شده (شکاف<0.1mm)

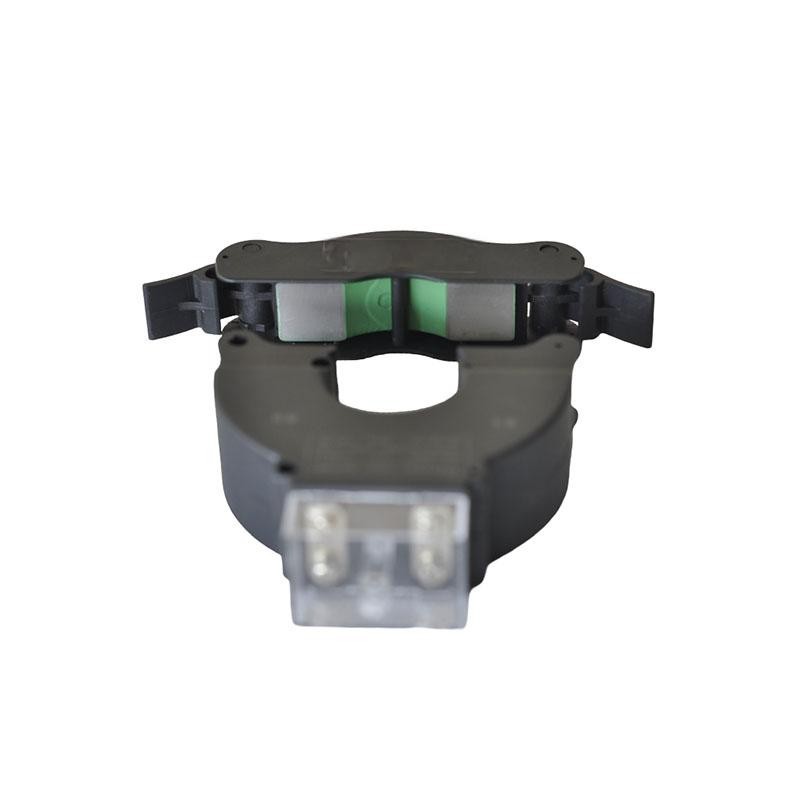

Spring - مکانیسم لولا بارگذاری شده با قفل مثبت
گشتاور - سخت افزار بسته بندی (به طور معمول 0.5-2nm)
خصوصیات عملکرد
کلاس های دقت: 0.2 ، 0.5 ، 1.0 (IEC 61869-2)
جابجایی فاز: کمتر از یا مساوی 30 دقیقه در جریان دارای امتیاز
پاسخ فرکانس: 45Hz-5KHz (1 ± تغییر)
ظرفیت بار: 2.5-15VA بسته به اندازه
توانایی بیش از حد: 200 ٪ مداوم ، 500 ٪ برای 1 ثانیه
مزایای نصب
زمان نصب معمولی:<60 seconds
هیچ ابزار خاصی لازم نیست
روی هادی های زنده تا 600 ولت کار می کند
طراحی قابل استفاده مجدد (حداقل5000+ عملیات حداقل)
دستورالعمل های کاربرد
محوریت هادی: 10 ± از شناسه اصلی برای دقت رتبه بندی
حداقل شعاع خم: قطر کابل 5 برابر
ترخیص کالا از گمرک: 25 میلی متر از هادی های مجاور
جهت گیری: هر ، اما عمودی برای هادی های بزرگ ترجیح داده می شود
رعایت استانداردها
IEC 61869-1/-2
UK40 Ring - نوع AC Split Core Core Current Transformer Transformer
معرفی محصول
UK40 نمایانگر نسل بعدی ترانسفورماتور جریان هسته AC Split Core است که به طور خاص برای ساده تر کردن نصب های اندازه گیری الکتریکی در حالی که بالاترین استانداردهای ایمنی را حفظ می کند ، مهندسی شده است. این طراحی نوآورانه با از بین بردن نیاز به قطع مدار در هنگام نصب ، اندازه گیری فعلی سنتی را متحول می کند.
ویژگی ها و مزایای اصلی
مکانیسم لولا پیشرفته:
دقت - لولای فولادی ضد زنگ مهندسی شده با خود - بسته شدن قفل
عملکرد صاف برای یک - نصب دستی
نامزدی مثبت تأیید کلیک بر روی تأیید
مشخصات فنی:
رتبه فعلی: 100-800A (استاندارد)
کلاس دقت: 1.0 (اختیاری در کلاس 0.5 در دسترس است)
دامنه فرکانس: 50/60 هرتز 5 ٪
دمای عملیاتی: -25 درجه تا درجه+50 درجه
روش نصب:
تأیید کنید که ولتاژ مدار در محدوده دارای امتیاز است
پایانه های Bridge S1 و S2 با لینک کوتاه عرضه شده
مکانیسم لولای باز به طور کامل
موقعیت در اطراف هادی هدف
بستن و ایمن تا زمانی که کلیک شنیدنی شنیده شود
پس از نصب کامل ، پیوند کوتاه را حذف کنید
انطباق و صدور گواهینامه:
مشخص شده
IEC 61869-2 سازگار
الزامات نگهداری:
بازرسی بصری سالانه توصیه می شود
یکپارچگی مکانیکی را هر 5 سال یکبار تأیید کنید
کالیبراسیون را هر 2 سال یکبار برای برنامه های اندازه گیری بررسی کنید
این راه حل پیشرفته اندازه گیری فعلی ، راحتی نصب را با دقت اندازه گیری ترکیب می کند و آن را برای سیستم های برقی مدرن که در آن به حداقل رساندن خرابی بسیار مهم است ، ایده آل می کند. ساخت و ساز قوی UK40 ضمن حفظ صحت مورد انتظار ترانسفورماتورهای سنتی فعلی ، عملکرد قابل اعتماد در خواستار محیط های صنعتی را تضمین می کند.
پارامترها
|
مدل |
نسبت [A] |
بار [va] |
|
|
کلاس: 0.5 |
کلاس: 1.0 |
||
|
UK-40 |
100/5 |
- |
1 |
|
UK-40 |
150/5 |
1 |
1.5 |
|
UK-40 |
200/5 |
1.5 |
2.5 |
|
UK-40 |
250/5 |
1.5 |
2.5 |
|
UK-40 |
300/5 |
1.5 |
2.5 |
|
UK-40 |
400/5 |
2.5 |
5 |
|
UK-40 |
500/5 |
2.5 |
5 |
|
UK-40 |
600/5 |
2.5 |
5 |
|
UK-40 |
800/5 |
2.5 |
5 |

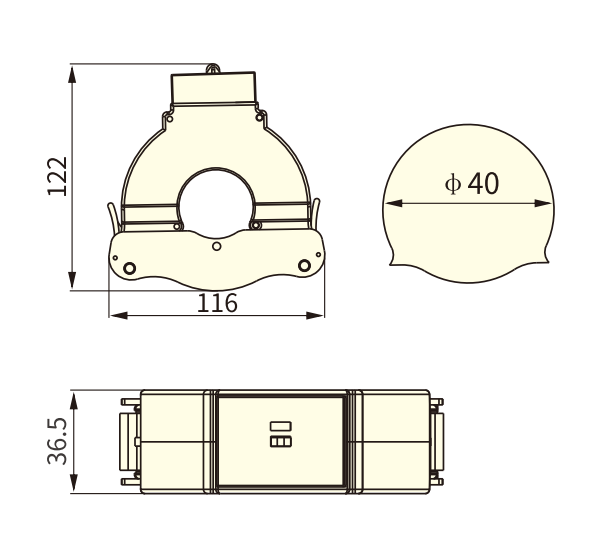

بعد (میلی متر)
