CL0.5 حلقه نوع CT



رینگ-نوع CT چیست؟



یک حلقه-نوع CT (همچنین معمولاً به عنوان "نوع-پنجره" یا "نوع دونات- CT" نیز شناخته می‌شود) یک ترانسفورماتور جریان است که دارای یک هسته دایره‌ای با مرکز توخالی است که شبیه حلقه یا دونات است. متمایزترین ویژگی این است که در سیم پیچ های اولیه- تعبیه نشده است.



در عوض، هادی اولیه (کابل یا شینه ای که می خواهید جریان آن را اندازه گیری کنید) به سادگی از پنجره (سوراخ در مرکز) عبور می کند. این هادی منفرد به عنوان سیم پیچ اولیه (یک چرخش) عمل می کند.



ویژگی های کلیدی و ساخت و ساز



هسته: یک هسته حلقوی (حلقه‌ای شکل) ساخته شده از مواد با نفوذپذیری بالا مانند فولاد سیلیکونی دانه- یا برای دقت بالاتر، مواد نانو کریستالی. هسته به طور یکنواخت با پیچ های زیادی از سیم ریز پیچیده شده است که سیم پیچ ثانویه را تشکیل می دهد.



پنجره: دهانه مرکزی. اندازه آن یک مشخصات حیاتی است که حداکثر اندازه هادی یا شینه ای را که می تواند از آن عبور کند را تعیین می کند.



بدون سیم پیچ اولیه: این ویژگی تعیین کننده است. اصلی ترین هادی نصب شده توسط کاربر است.



نصب: آنها طوری طراحی شده اند که روی یک تابلو یا تابلو برق ثابت شوند و سپس هادی اولیه از آنها عبور می کند. آنها اغلب دارای سوراخ های نصب یا براکت هستند.



CTهای نوع حلقه-در سیستم‌های الکتریکی همه جا وجود دارند:



✔ اندازه‌گیری انرژی: رایج‌ترین برنامه کاربردی است که توسط شرکت‌های برق و برای اندازه‌گیری زیر-در ساختمان‌های تجاری استفاده می‌شود.

✔ حفاظت رله: تغذیه سیگنال های جریان به رله های محافظ در تابلو و پست ها.

✔ نظارت بر جریان: در کنترل پنل ها و سیستم های اتوماسیون برای نمایش جریان بر روی آمپرمترها یا ارسال داده ها به PLC/سیستم های SCADA.

✔تجزیه و تحلیل کیفیت برق: با آنالایزرهای قابل حمل برای عیب یابی سیستم ها استفاده می شود.

✔تشخیص خطای زمین: با استفاده از یک CT در اطراف همه هادی های فاز برای تشخیص جریان عدم تعادل.





• هزینه-موثر: تولید ارزان‌تر است زیرا سیم‌پیچ و عایق اولیه سنگین و گران قیمت را حذف می‌کنند.
• اندازه جمع و جور: طراحی ساده آنها را نسبتا کوچک و سبک می کند.
• نصب آسان: بدون جدا کردن هادی اولیه قابل نصب یا مقاوم سازی است. اتصال "قطع شده" است (مثلاً با یک شکاف-هسته) یا هادی فقط از آن عبور می کند.
• بدون اشباع اولیه: از آنجایی که اولیه فقط یک رسانای مستقیم است، نمی توان آن را بیش از حد بارگذاری کرد یا به خودی خود اشباع کرد. اگر جریان برای درجه بندی CT زیاد باشد، هسته همچنان می تواند اشباع شود.
• دقت خوب: شکل هسته حلقوی یک مسیر مغناطیسی بسته با رلکتانس کم و نشت شار کم فراهم می کند که منجر به دقت خوب می شود.

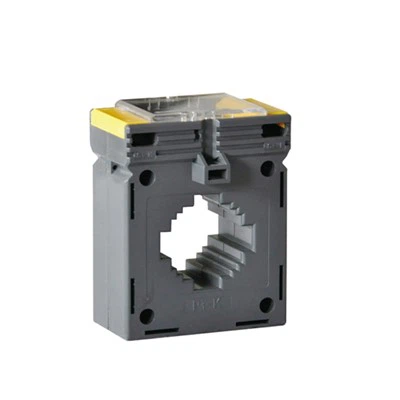

RCT-60 نشان‌دهنده-حلقه‌ای با کارایی بالا-سری ترانسفورماتور جریان است که برای نصب در داخل ساختمان در سیستم‌های AC ولتاژ پایین- مهندسی شده است و ولتاژ عملیاتی نامی تا 0.66 کیلو ولت را پشتیبانی می‌کند. این مدل با سازگاری با فرکانس دوگانه (50 هرتز و 60 هرتز)، کاربرد همه کاره ای را در استانداردهای مختلف شبکه برق جهانی ارائه می دهد.



ایده‌آل برای اندازه‌گیری دقیق جریان و عملکردهای حفاظتی مبتنی بر رله{0}}رینگ RCT{4}}60 CL0.5 نوع CT معمولاً در تابلو برق، کابینت‌های توزیع، سیستم‌های مدیریت انرژی و پانل‌های کنترل صنعتی استفاده می‌شود. طراحی محصور شده آن با استفاده از ترموپلاستیک قالب‌گیری شده با عایق بالا، عملکرد دی الکتریک برتر، استحکام مکانیکی و مقاومت در برابر رطوبت، گرد و غبار و جوهای خورنده را تضمین می‌کند.



ساختار جمع و جور و سبک وزن، ادغام در محیط‌های محدود{0}فضا را ساده می‌کند و در عین حال بار ساختاری روی پانل‌ها را کاهش می‌دهد. این ترانسفورماتور با داشتن یک براکت نصب یکپارچه، امکان اتصال سریع، ایمن و مقاوم در برابر لرزش-را فراهم می‌کند و پایداری و ایمنی عملیاتی طولانی‌مدت را تضمین می‌کند.



این مدل که برای مطابقت با کلاس دقت CL0.5 طراحی شده است، حداقل خطا را در تبدیل جریان تضمین می‌کند و آن را برای صدور صورتحساب-درجه اندازه‌گیری و مدارهای حفاظتی حساس مناسب می‌سازد. ترکیبی از قابلیت اطمینان بالا، نصب آسان و سازگاری گسترده، RCT-60 CL0.5 را به یک راه حل بهینه برای زیرساخت های الکتریکی مدرن تبدیل می کند.





مدل	نسبت (A)	بار (VA)
		کلاس: 0.5	کلاss:1.0
RCT-60	300/5	2.5	5
RCT-60	400/5	5	5
RCT-60	500/5	5	7.5
RCT-60	600/5	5	7.5
RCT-60	800/5	5	7.5
RCT-60	1000/5	10	15
RCT-60	1200/5	10	15



ابعاد (میلی متر)
