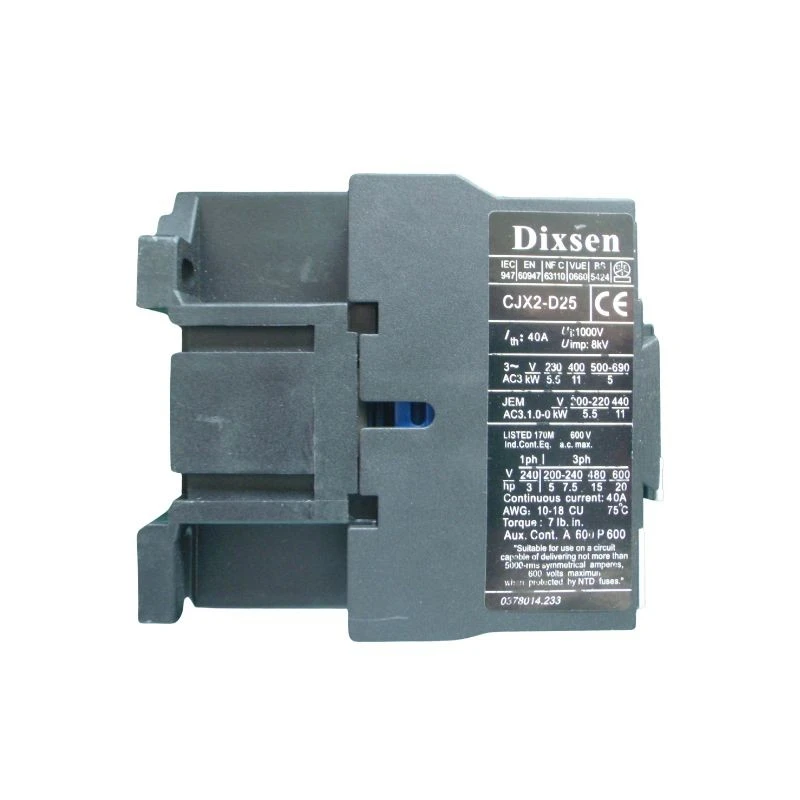

کنتاکتور مغناطیسی 25A 220 ولت AC



کنتاکتور مغناطیسی 25 آمپری 220 ولتی یک دستگاه سوئیچینگ الکترومغناطیسی 3 قطبی با جریان عملیاتی نامی 25 آمپر و یک سیم پیچ کنترلی 220 ولت AC (50/60 هرتز) است. مهندسی شده برای کنترل روشن/خاموش از راه دور، راه حل استاندارد صنعتی برای مدیریت ایمن موتورها، کمپرسورها، پمپ ها، روشنایی و سایر بارهای صنعتی یا تجاری است. ساختار قوی و عملکرد قابل اعتماد آن، آن را به یک جزء ضروری در استارت موتور، پانل های توزیع برق و سیستم های اتوماسیون تبدیل می کند.



مشخصات کلیدی



پارامتر	مشخصات
تعداد لهستانی ها	3 قطبی (کنتاکت اصلی 3NO)
جریان عملیاتی نامی (یعنی)	25A (AC-3 / AC-1)
ولتاژ سیم پیچ	220 ولت AC (50/60 هرتز)
ولتاژ عایق نامی (Ui)	690V
ولتاژ مقاومتی ضربه ای نامی (Uimp)	6 کیلو ولت
دسته استفاده	AC-3 (راه اندازی موتور)، AC-1 (بارهای مقاومتی)
قدرت موتور (در 380/400 ولت)	تقریباً. 11 کیلووات
قدرت موتور (در 220/230 ولت)	تقریباً. 5.5 کیلووات
مخاطبین کمکی	1NO + 1NC (پیکربندی‌های داخلی، اختیاری موجود است)
زندگی مکانیکی	بزرگتر یا مساوی 10 میلیون عملیات
زندگی الکتریکی	بزرگتر یا مساوی 1 میلیون عملیات (در بار نامی)
دمای عملیاتی	-35 درجه تا +70 درجه

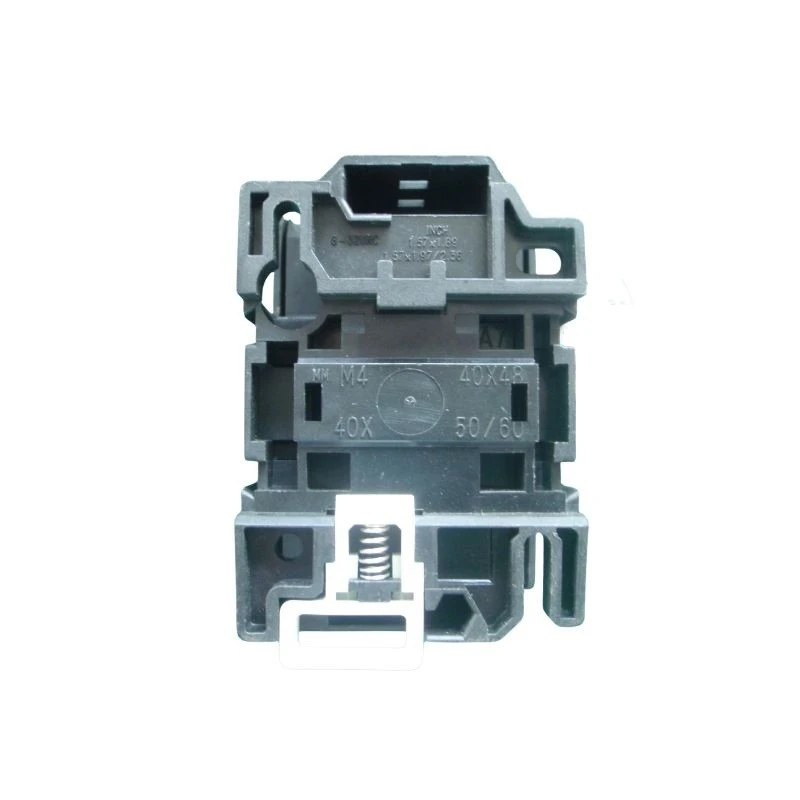

نصب	نصب ریل DIN یا پیچ
استانداردها	IEC 60947-4-1، GB/T 14048.4



ویژگی ها و مزایا



سوئیچینگ 3 فاز قابل اعتماد - به طور همزمان هر سه مدار برق را باز یا بسته می کند و از کنترل بار متعادل و عملکرد ایمن اطمینان می دهد.



سیم پیچ 220 ولت AC - سازگار با ولتاژهای استاندارد کنترل صنعتی، ادغام آسان با پانل های کنترل موجود و سیستم های PLC را ارائه می دهد. سیم پیچ به طور قابل اعتماد در 85٪ تا 110٪ ولتاژ نامی کار می کند.



ظرفیت شکست بالا – کنتاکت‌های اصلی آلیاژ نقره، مقاومت قوس الکتریکی عالی و مقاومت تماس کم را ارائه می‌دهند و قادر به کنترل جریان‌های هجومی موتور تا ۷× جریان نامی هستند.



کنتاکت های کمکی داخلی – شامل کنتاکت های کمکی 1NO + 1NC برای مدارهای خود نگهدارنده، قفل شدن، نشانگر وضعیت یا بازخورد PLC.



جمع و جور و صرفه جویی در فضا – طراحی بدنه باریک فضای پانل را بهینه می کند و امکان نصب با تراکم بالا در کابینت های کنترل را فراهم می کند.



عمر طولانی - برای استقامت مکانیکی و الکتریکی بالا، کاهش هزینه های تعمیر و نگهداری و جایگزینی طراحی شده است.



نشانگر وضعیت بصری - نشانگر مکانیکی داخلی موقعیت تماس (روشن/خاموش) را در یک نگاه برای عیب یابی آسان نشان می دهد.



محفظه مقاوم در برابر شعله – ساخته شده با مواد ترموست با درجه بندی UL94 V‑0 برای ایمنی در محیط های صنعتی.



برنامه های کاربردی معمولی

این کنتاکتور مغناطیسی 25A 220 ولت AC به طور گسترده در موارد زیر استفاده می شود:



استارت موتور - همراه با رله های اضافه بار حرارتی برای محافظت کامل از موتور.

سیستم های HVAC - کنترل کمپرسورها، فن ها و پمپ ها.

سیستم های نوار نقاله – راه اندازی/توقف از راه دور تجهیزات جابجایی مواد.

ایستگاه های کنترل پمپ – پمپ های آب، سیستم های آبیاری و تصفیه فاضلاب.

اتوماسیون صنعتی - ادغام در ماشین آلات کنترل شده توسط PLC.

تابلوهای کنترل روشنایی - تعویض مدارهای روشنایی با قدرت بالا.

تجهیزات گرمایشی - کوره ها، کوره ها و بخاری های صنعتی.



Sتشدید



تایپ کنید		CJX2- D09	CJX2- D12	CJX2- D18	CJX2- D25	CJX2- D32	CJX2- D40	CJX2- D50	CJX2- D65	CJX2- D80	CJX2- D95
رتبه بندی کار جریان (A)	AC3	9	12	18	25	32	40	50	65	80	95
	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
رتبه بندی توان استاندارد موتورهای 3 فاز 50/60 هرتز در دسته بندی C-3 (کیلووات)	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
جریان حرارتی نامی (A)		20	20	32	40	50	60	80	80	125	125
عمر الکتریکی	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
عمر مکانیکی (x104)		1000	1000	1000	1000	800	800	800	800	600	600
تعداد مخاطبین		3P+NO					3P+NC+NO
		3P+NC



ابعاد (میلی متر)





مدل	ابعاد (میلی متر)
	A	B	C	D	a	b	Φ
CJX2-09/12	47	76	82	113	34/35	50/60	4.5
CJX2-18	47	76	87	118	34/35	50/60	4.5
CJX2-25	57	86	95	126	40	48	4.5
CJX2-32	57	86	100	131	40	48	4.5
CJX2-40/65	77	129	116	145	40	100/110	6.5
CJX2-80/95	87	129	127	175	40	100/110	6.5
