در ساخت جامد ترانسفورماتور جریان از چه موادی استفاده می شود؟

سلام! به عنوان تامین کننده مواد جامد ترانسفورماتور جریان، اغلب در مورد مواد مورد استفاده در ساخت آنها سؤال می شود. این موضوع بسیار مهمی است زیرا مواد به طور مستقیم بر عملکرد، دوام و ایمنی این اجزای الکتریکی حیاتی تأثیر می‌گذارند. بنابراین، بیایید مستقیماً شیرجه بزنیم و بررسی کنیم که چه چیزی برای ساخت یک ترانسفورماتور جریان جامد انجام می شود.

مواد اصلی

هسته مانند قلب یک جامد ترانسفورماتور جریان است. نقش کلیدی در کوپلینگ مغناطیسی و تعیین دقت ترانسفورماتور دارد. یکی از رایج ترین مواد مورد استفاده برای هسته فولاد سیلیکونی است. فولاد سیلیکونی دارای خواص مغناطیسی عالی، با نفوذپذیری مغناطیسی بالا و تلفات هسته کم است. این بدان معنی است که می تواند شار مغناطیسی را که برای اندازه گیری دقیق جریان ضروری است، انتقال دهد. افزودن سیلیکون به فولاد به کاهش تلفات جریان گردابی کمک می کند و باعث کارآمدتر شدن انرژی می شود. برای کاربردهایی که دقت بالایی لازم است، مانند درترانسفورماتور جریان کلاس اندازه گیری، هسته های فولادی سیلیکونی بهترین انتخاب هستند.

ماده دیگری که برای ساخت هسته محبوبیت پیدا کرده است فریت است. هسته های فریت از مواد سرامیکی با اکسید آهن به عنوان جزء اصلی ساخته شده اند. آنها دارای مقاومت بسیار بالایی هستند که به طور قابل توجهی تلفات جریان گردابی را به خصوص در فرکانس های بالا کاهش می دهد. هسته های فریت سبک وزن هستند و به راحتی می توان آنها را به شکل هندسه های مختلف درآورد که برای کوچک سازی ترانسفورماتورهای جریان مفید است. با این حال، چگالی شار اشباع کمتری نسبت به فولاد سیلیکونی دارند، بنابراین برای کاربردهای کم توان و فرکانس بالا مناسب‌تر هستند.

مواد عایق

عایق در جامد ترانسفورماتور جریان برای جلوگیری از خرابی الکتریکی و تضمین ایمنی دستگاه بسیار مهم است. یکی از پرکاربردترین عایق ها رزین اپوکسی است. رزین اپوکسی دارای خواص عایق الکتریکی عالی، استحکام مکانیکی بالا و مقاومت شیمیایی خوب است. می توان آن را به اشکال پیچیده ریخت که برای محصور کردن هسته و سیم پیچ ترانسفورماتور جریان ایده آل است. ترانسفورماتورهای جریان عایق شده با اپوکسی به دلیل پایداری و قابلیت اطمینان طولانی مدت خود شناخته شده اند و آنها را برای طیف گسترده ای از کاربردها مناسب می کند.ترانسفورماتور جریان نوع باسبار Lv.

یکی دیگر از مواد عایق عایق کاغذی است که اغلب با روغن آغشته می شود. این نوع عایق برای مدت طولانی در ترانسفورماتورهای قدرت استفاده می شده است. کاغذ پشتیبانی مکانیکی را فراهم می کند، در حالی که روغن خواص عایق را افزایش می دهد و به دفع گرما کمک می کند. با این حال، عایق کاغذ آغشته به روغن در مقایسه با عایق رزین اپوکسی به نگهداری بیشتری نیاز دارد، زیرا خطر نشت روغن و تخریب آن در طول زمان وجود دارد.

مواد هادی

رساناها در یک جامد ترانسفورماتور جریان وظیفه حمل جریان الکتریکی را بر عهده دارند. مس به دلیل رسانایی الکتریکی بالا، هدایت حرارتی خوب و خواص مکانیکی عالی، رایج ترین ماده رسانا است. هادی های مسی می توانند مقادیر زیادی جریان را با حداقل تلفات توان حمل کنند. همچنین کار با آنها نسبتاً آسان است، که امکان ساخت سازه های سیم پیچ پیچیده را فراهم می کند.

آلومینیوم یکی دیگر از مواد هادی است که گاهی اوقات مورد استفاده قرار می گیرد، به ویژه در کاربردهایی که وزن نگران کننده است. آلومینیوم سبکتر از مس است که می تواند در برخی از ترانسفورماتورهای جریان قابل حمل یا سبک وزن یک مزیت باشد. با این حال، آلومینیوم رسانایی الکتریکی کمتری در مقایسه با مس دارد، بنابراین سطوح مقطع بزرگتری برای دستیابی به همان سطح ظرفیت حمل جریان مورد نیاز است.

مواد محفظه

محفظه یک جامد ترانسفورماتور جریان از اجزای داخلی در برابر عوامل محیطی مانند گرد و غبار، رطوبت و آسیب های مکانیکی محافظت می کند. یکی از مواد متداول محفظه، فولاد ضد زنگ است. محفظه های فولادی ضد زنگ قوی، مقاوم در برابر خوردگی هستند و می توانند شرایط محیطی سخت را تحمل کنند. آنها اغلب در کاربردهای خارجی یا صنعتی استفاده می شوند که در آن ترانسفورماتور جریان باید از عناصر محافظت شود.

محفظه های پلاستیکی نیز به طور گسترده ای مورد استفاده قرار می گیرند، به ویژه برای کاربردهای داخلی و ولتاژ پایین. محفظه های پلاستیکی سبک و ارزان هستند و به راحتی می توان آنها را به اشکال مختلف قالب بندی کرد. آنها همچنین غیر رسانا هستند که یک لایه ایمنی اضافی را فراهم می کند. با این حال، محفظه های پلاستیکی ممکن است به اندازه محفظه های فولادی ضد زنگ در محیط های سخت دوام نداشته باشند.

سایر مواد

علاوه بر مواد اصلی ذکر شده در بالا، مواد دیگری نیز در ساخت جامدات ترانسفورماتور جریان استفاده می شود. به عنوان مثال، از واشر و مهر و موم برای جلوگیری از نفوذ رطوبت و گرد و غبار به داخل محفظه استفاده می شود. اینها معمولاً از مواد لاستیکی یا سیلیکونی ساخته می شوند که خواص آب بندی خوبی دارند و می توانند دماهای مختلف را تحمل کنند.

برای مونتاژ اجزای مختلف ترانسفورماتور جریان از اتصال دهنده هایی مانند پیچ ​​و مهره استفاده می شود. اینها معمولاً از فولاد یا برنج ساخته می شوند، بسته به الزامات مقاومت و مقاومت در برابر خوردگی.

اهمیت انتخاب مواد

انتخاب مواد مناسب برای عملکرد و قابلیت اطمینان یک جامد ترانسفورماتور جریان بسیار مهم است. به عنوان مثال، اگر مواد هسته تلفات زیادی داشته باشد، می تواند منجر به گرمای بیش از حد و اندازه گیری نادرست جریان شود. به طور مشابه، اگر مواد عایق از کیفیت بالایی برخوردار نباشند، می تواند منجر به خرابی الکتریکی شود و خطر ایمنی ایجاد کند.

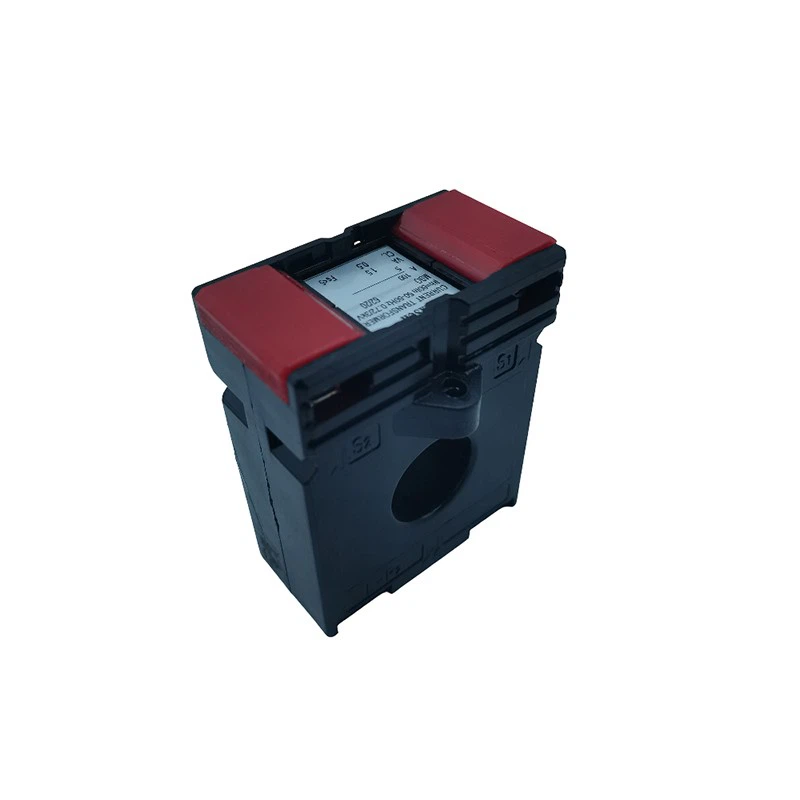

به عنوان یک تامین کننده، ما اهمیت استفاده از مواد با کیفیت بالا را در ساخت جامدات ترانسفورماتور فعلی خود درک می کنیم. ما با دقت مواد را بر اساس نیازهای خاص هر برنامه انتخاب می کنیم، خواه یکمیله 0.66kv نوع CTبرای یک سیستم توزیع ولتاژ متوسط ​​یا یک ترانسفورماتور کلاس اندازه گیری برای اندازه گیری دقیق انرژی.

نتیجه گیری

در نتیجه، ساخت یک جامد ترانسفورماتور جریان شامل مواد مختلفی است که هر کدام نقش حیاتی در عملکرد و عملکرد آن دارند. از مواد هسته ای که خواص مغناطیسی را تعیین می کنند تا مواد محفظه ای که از اجزای داخلی محافظت می کنند، هر انتخاب ماده مهم است.

اگر در بازار مواد جامد ترانسفورماتور جریان با کیفیت بالا هستید، ما دوست داریم از شما بشنویم. چه نیازهای خاصی برای درخواست خود داشته باشید و چه نیاز به مشاوره در مورد بهترین مواد برای پروژه خود داشته باشید، ما اینجا هستیم تا به شما کمک کنیم. برای کسب اطلاعات بیشتر و شروع بحث خرید با ما تماس بگیرید.

مراجع

• گروور، FW (1946). محاسبات اندوکتانس: فرمول ها و جداول کاری. انتشارات دوور.
• فیتزجرالد، AE، کینگزلی، سی، و اومانز، SD (2003). ماشین آلات الکتریکی. مک گراو - هیل.
• بهیم سینگ، جی‌بی‌کی راجو، و آ. چاندرا. (2003). الکترونیک قدرت: مدارها، دستگاه ها و برنامه ها. وایلی هند.
